トレー搬送機

 トレー搬送機は、アンプルで満たされたステンレス製トレイを滅菌カートに積み込む工程で使用されます。

 ロボットアームによるトレーの積み込み後、滅菌カートは手動またはAGVによって滅菌キャビネット内に押し込まれます。

 滅菌カートはトレー仕様に応じたカスタムが可能です。例えば、1-2mlアンプル用滅菌カートは10段構造で各段に9枚のステンレス製トレーを配置することで最大90トレーの積載設計が可能です。

おもな仕様

Power : 2.2 kW

Voltage : AC 220 V

Speed : 3 trays/min

Dimension : 2,970 mm x 820 mm x 2,174 mm

Weight : 600 kg

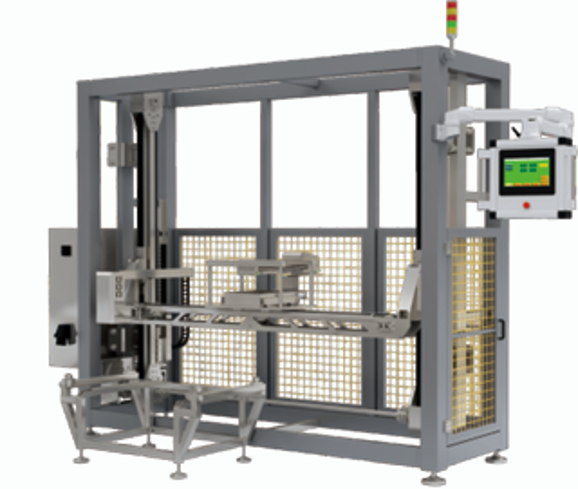

トレー搬送機イメージ

トレー取出し機

 トレー取出し機は、サーボシステムによる取出し用機械式アームの制御により、滅菌カートの階層間の高さを正確に位置決めした後、トレーを階層ごとに搬送工程へ押し出し、上下移動可能な搬送工程によりトレーを1枚ずつコンベアベルトへ移送することで滅菌後のアンプルを次工程へ送ります。

おもな仕様

Power : 3.5 kW

Voltage : AC 380 V

Speed : 6 trays/min

Dimension : 3,250 mm x 1,740 mm x 2,032 mm

Weight : 800 kg

トレー取出し機イメージ
